RECALBOX  - VIDEO POR RCA JACK 3.5

Después de mucho buscar como conectar nuestra raspberry pi3 a un tv de tubo por audio y video y  por el principio de prueba y error al no encontrar ningún tutorial completo, sino en partes que fui sacando un poco de cada uno, decido hacer un tutorial super pasa a paso de como conecte yo mi recalbox a la tv de mi casa.-

1º.- Algunas cosas a tener en cuenta:

a- Tener una raspberry pi3 con Recalbox instalado y logueado al wifi (medio obvio pero.....).-

b- Tener en cuanta que aqui en Argentina en las casas de electronica que yo visite, los cables que tenian armados no me servian para la RPi3 ya que venian armados para las antiguas filamdoras.-

c- Esquema necesario a saber del jack 3.5

Como se ve en la imagen es desde la punta hacia la base:  Audio, Audio, Tierra y VIDEO

Yo lo tuve que hacer no me quedo otra, con mucha paciencia ya que soy super aficionado con este tema de soldar y la electricidad.-

Luego tester básico en todos los cables para ver si quedaron bien.-

2º .- Programa que tener que tener:

Putty :  http://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html

https://the.earth.li/~sgtatham/putty/latest/w32/putty.exe

Bajen el exe de windows.-

3º.- COMENCEMOS:

a- Conectar tu recalbox a wifi:

https://github.com/recalbox/recalbox-os/wiki/Manual-(ES) (no hace mal ller un poco)

b- Conectarte a tu recalbox desde windows por ssh para configurar el archivo config.txt de la recalbox:

- Ejecutar el archivo putty.exe

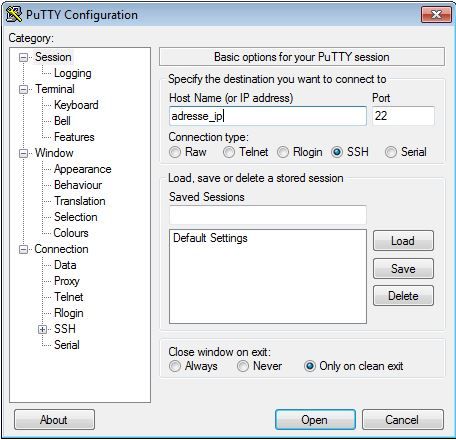

  les va a salir esto:

Colocan en Host Name :  recalbox y luego open

Le va a salir una ventana tipo msdos que es el terminal algo parecido a esto:

-Les va a pedir log in y esriben:   root

-Luego pide password y escriben:  recalboxroot  (no se va a ver que estan escribiendo, luego de tipear el password de las enter).-

-Luego tipeen lo siguiente:        mount -o remount, rw /boot

-Seguidamente escriban esto:    nano /boot/config.txt

Una vez hecho esto ya van a estar dentro del config.txt

c- QUE MODIFICAR EN EL ARCHIVO CONFIG.TXT

Una vez seguido los pasos anteriores tendrían que entrar a lago así:

-En primer lugar busquen el siguiente comando:

hdmi_force _hotplug=1

Sale en dos partes, cerca del principio y al final y lo cambian la palabra force por ignore.-

Tendría que quedar así:     hdmi_ignore_hotplug=1

-Segundo paso:

Busquen todos los otros comandos que comiencen con la palabra HDMI y le agregan adelante el signo #

-Tercer paso:

busquen el comando o linea: #sdtv_mode=0

borren el signo ·#

El numero 0, 1, 2, 3 corresponde a la norma de cada region:

sdtv_mode=0    Normal NTSC
sdtv_mode=1    Japanese version of NTSC – no pedestal
sdtv_mode=2    Normal PAL
sdtv_mode=3    Brazilian version of PAL – 525/60 rather than 625/50, different subcarrier

Yo (Argentina) lo tengo en el modo 2 y se ve de diez.-
Aprietan control x le dan a guardar,.



-Cuarto paso:
ANTES DE HACER REBOOT, entran por su navegador y tipean el ip de recalbox y se van a la configuracion de recalbox, es decir el archivo recalbox.conf
Entran el él y se van hasta la linea:

# ------------ H - HERE IT IS - GLOBAL EMULATOR CONFIGURATION ------------ # ## The global value will be used for all emulators, except if the value ## is redefined in the emulator ## Set game resolution for emulators ## select your mode from the command : tvservice -m [MODE] ## CEA 5 HDMI : 1920x1080 @ 60Hz 16:9, clock:74MHz interlaced ## CEA 4 HDMI : 1280x720 @ 60Hz 16:9, clock:74MHz progressive ## use 'default' for using the default resolution ## (string) global.videomode=CEA 4 HDMI

y en global.videomode. le ponen: default

quedaria asi:

global.videomode=default

Luego del reboot y con los cables correctos deberia funcionar por RCA.-
